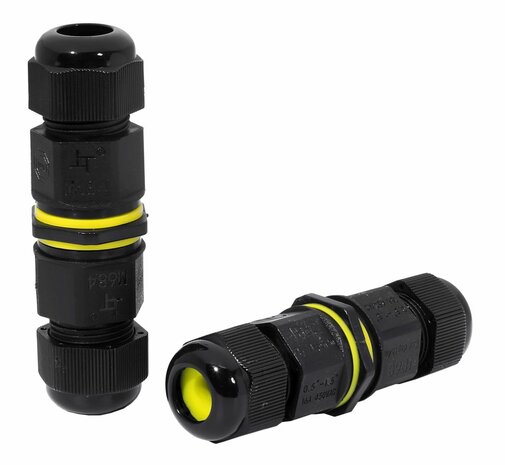

Verbinder 3x2.5mm2 waterdicht IP68 voor 12/24V gelijkstroom en 230V wisselstroom - 2 stuks
Toepassingen
Met deze IP68 kabelverbinder kun je eenvoudig kabels op een veilige manier doorverbinden, zowel binnen als buiten. Geschikt voor boten, campers, caravan, maar ook in de tuin voor kabels van 9 tot 12mm dik
Hoe deze connector monteren
De verbinding in de connector werkt als een kroonsteen waarin de blank gemaakte adereinden worden vastgeschroefd.
1. Sluit de stroom af of schakel de zekering uit en verwijder van beide kabels 2cm van de buitenmantel. Strip vervolgens ca 6mm van elke ader.

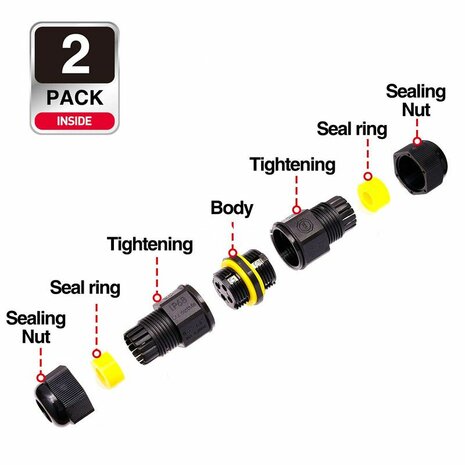

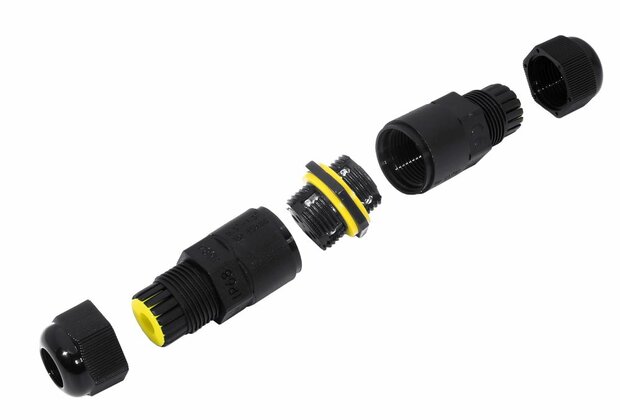

2. Schroef de connector uit elkaar en steek beide kabels door de schroefkap en het tussenstuk met schroefdraad.

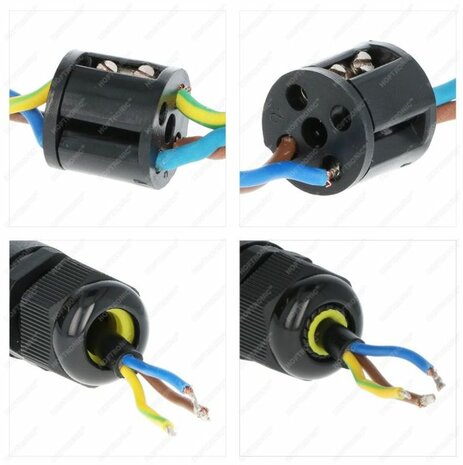

3. Schroef eerst beide geelgroene aders aan beide zijden van de connector tegenover elkaar vast en herhaal dit vervolgens voor de blauwe en daarna voor de bruine ader.
Hanteer hetzelfde principe bij anders gekleurde draden. Er staan stroomsymbolen op de kop van de connector.
4. Schroef alle onderdelen van de verbinder weer in elkaar en draai de doppen goed vast. De buitendiameter van de kabel moet passend zijn voor de doppen en de rubber binnenring.

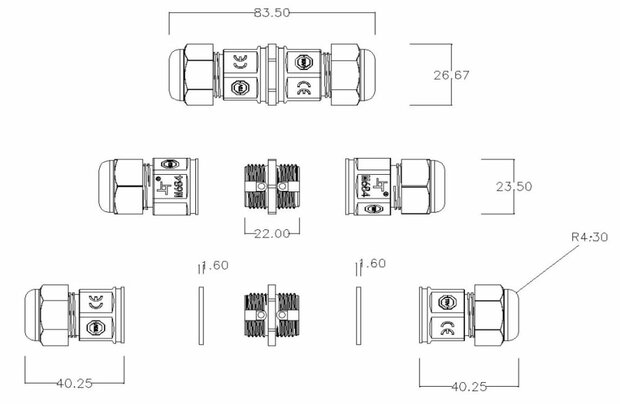

Specificaties
- 3-aderig 0.5-1.5mm2, max 2.5mm2
- buitendiameter kabel 9-12mm
- IP68
- max 16A
- max 450V AC
- max 90 °C
- materiaal PA66
- TUV, CE, RoHS
